▊安全控制器的選型方法
請按步驟，根據用途選擇適合的 GC 系列產品。 | ||
 |  |  |
| 主控制器的選擇［必需］ | 擴展單元的選擇［選購件］ | 總線網關的選擇［選購件］ |
|  |  |
SPC-1000 | SPC-SIO8 SPC-SIO12 | 總線網關 |
| ▊ | 總線網關 |
| ? 是總線型網關從站設備 |
▊附件規格

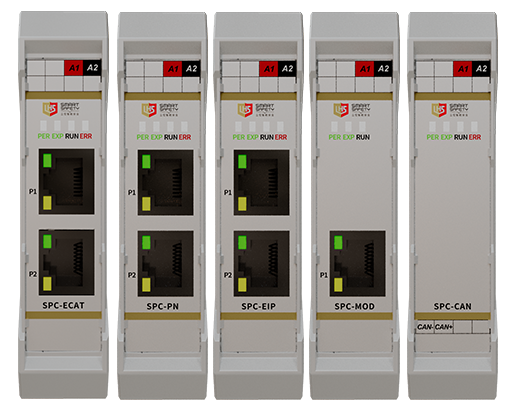

產品名稱 | 型號 | 通訊方式 |
| SPC-PN | PROFINET |
| SPC-MOD | Modbus |
| SPC-EIP | Ethernet/IP |

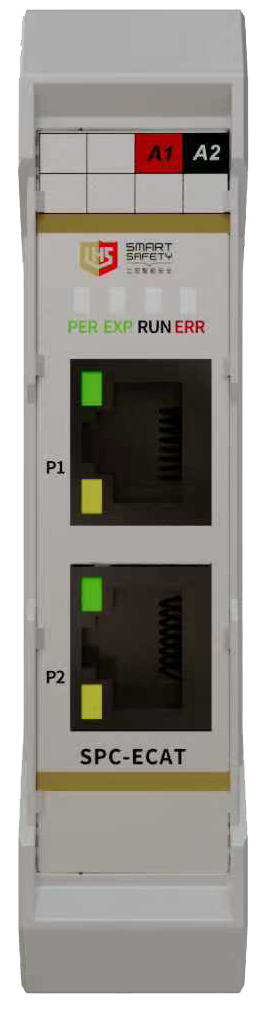

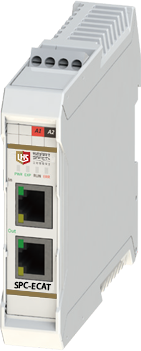

| SPC-ECAT | Ether CAT |
| SPC-CAN | Canopen |
▊ 技術參數
電源指示燈 | off:模塊失電 |
on:模塊得電 | |
背板總線指示燈 | on:背板總線通信正常 |
Blinking:連接正常，系統內有模塊離線 | |
Flickering:網關模塊離線 | |
總線運行指示燈 | off:與主站未建立連接 |
on:與主站連接成功 | |
ERR指示燈 | off:無錯誤(指示燈滅) |
on:系統錯誤(指示燈亮) | |
LiLink/Act | off:無EtherCAT連接 |
on:連接正常，無數據 | |
Flash:數據傳輸中 |
▊網關附件規格
產品名稱 | 產品選型 | 用途 |

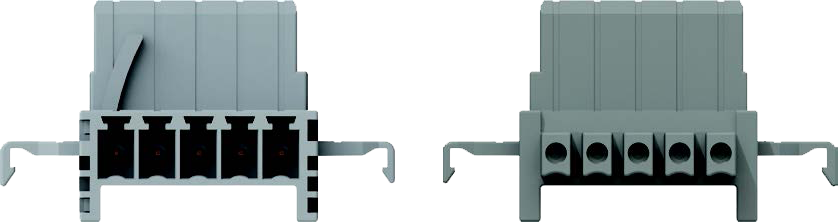

DIN導軌總線連接器 | SPC-TBUS | 用于連接電子模塊殼體的總線連接器，每模塊需要一個 |

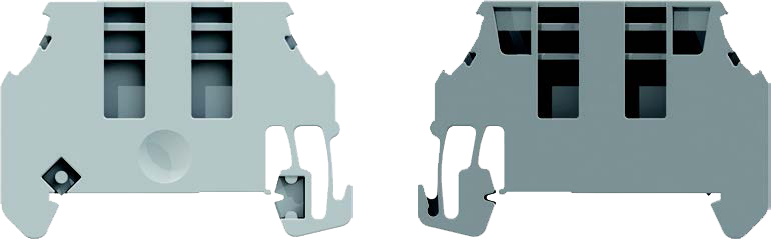

限位器 | SPC-E | 標配一組兩個，用于固定模塊，防止模塊松動 |
▊總線網關功能框圖、典型應用及外形尺寸圖
| 功能框圖 | DIN導軌總 線連接器 SPC-TBUS 外形尺寸圖 | 限位器 SPC-E 外形尺寸圖 |
 |
|
|
▊安全模塊配置· 自檢參數可自由配置· 檢測T口可自由選擇· 通訊參數可自由配置· 通用Type-C組態線
▊安全控制器的選型方法請按步驟，根據用途選擇適合的 GC 系列產品。主控制器的選擇［必需］擴展單元的選擇［選購件］總線網關的選擇［必需］ SPC-1000SPC-SIO8 SPC-SIO12SPC-WG▊SPC-SIO8安全擴展模塊· 是一款安全擴展模塊· 最大支持2路支持TTL型/正余弦型編碼器信號......
? 是總線型網關從站設備 ? 支持Modbus、EtherCAT、PROFINET、 EtherNet/IP、CANopen等通訊 ? 配合安全控制模塊使用 ? 通過網關設備，用戶可實時讀取安全控制模 塊的邏輯狀態信息、設備運行狀態信息以及 各IO模塊的故障報警狀態等，實現遠程通信，方便操作▊型號......
