| ? 壓鑄腳踏開關 ? LHS系列腳踏開關可防止意外誤操作 ? 壓鑄蓋可保護頂部及兩側 ? 觸點：多觸點可選擇 |
| 產品詳情 |
產品系列 |   |  |  |

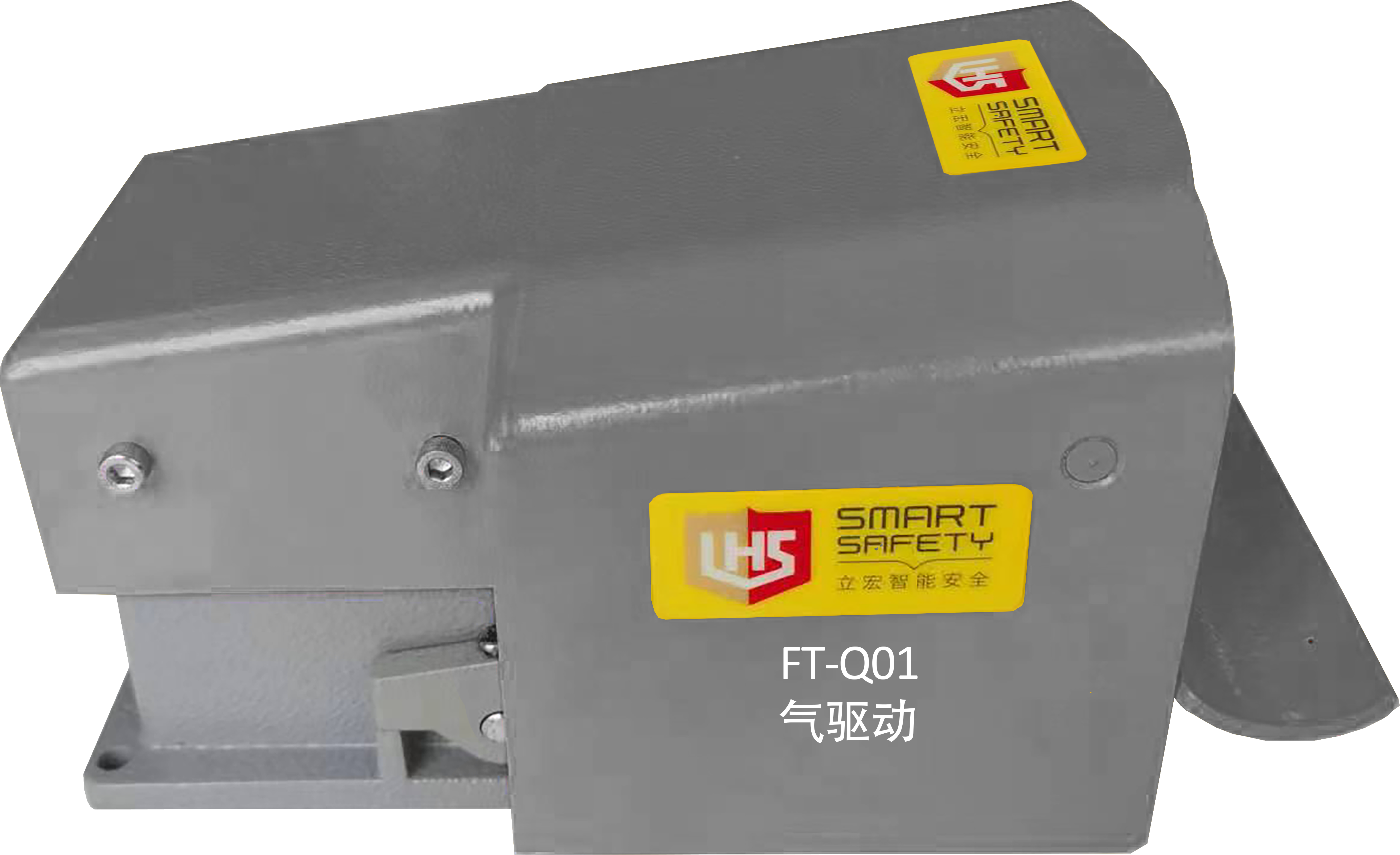

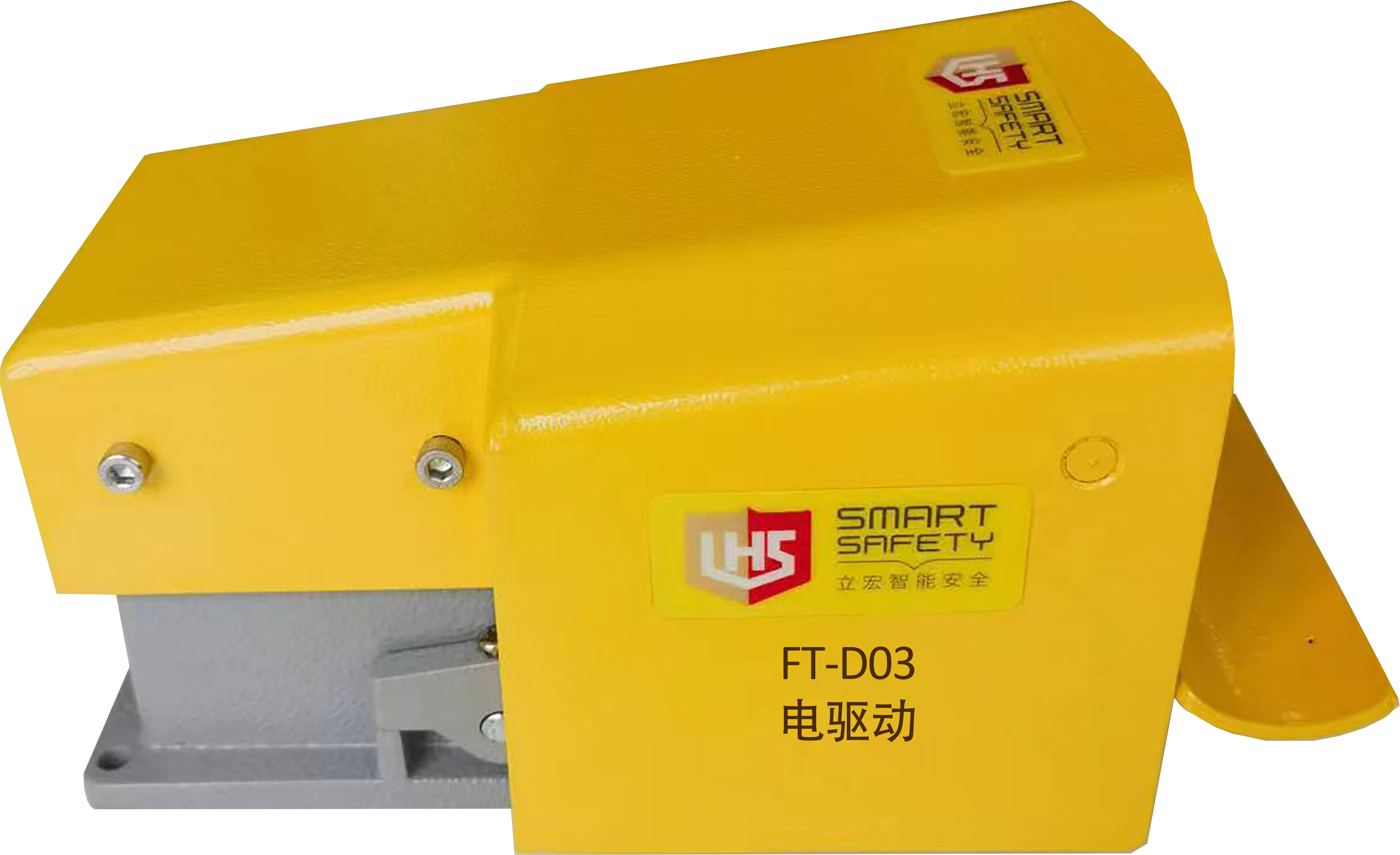

產品型號 | FT-D02 | FT-D03 | FT-Q01 |
產品類型 | 電驅動 | 電驅動 | 氣驅動 |
防踏功能 | YES | YES | YES |
觸點 | 1NC+1NO | 2NC+2NO | 二位三通 二位四通 |
材料 | 5mm重型鋼材 | 5mm重型鋼材 | 壓鑄 |
尺寸 | 230×153×130(mm) | 270×165×140(mm) | 230×153×130(mm) |
踩踏功能 | 單踏版 | 單踏版 | 單踏版 |
機械壽命 | >1,000,000次 | >1,000,000次 | >1,000,000次 |
額定電壓 | AC250V/125V | AC250/125V | NA |
觸點容量 | 15A | 15A | NA |
耐沖擊性 | 30g/11ms | 30g/11ms | 10g/11ms |
環境條件 | 環境溫度： -25 ℃ … +60 ℃ 存放和運輸溫度： -25 ℃ ... +85 ℃ | ||
保護類型 | IP65 | ||
過電壓類別 | III | ||
過電壓類別 | 3 | ||
額定耐沖擊電壓Uimp | 6kV | ||
額定絕緣電壓 Ui | 500V | ||
熱測試電流 Ithe | 10A | ||
| 安全等級 |
標準： EN ISO 13849-1 B10D 常閉觸點： 100,000 使用壽命： 20年
|
| 1個腳踏板 1 常開+ 1 常閉 / 2常閉+2常開 |
| 功能檢查 |
必須測試該安全開關的安全功能。事先要檢查并滿足下列條件 1. 檢查電纜進線及連接是否完整 2. 檢查開關外殼是否損壞 3. 通過操動安全腳踏開關檢查開關功能 | |
注： 強制斷開常閉觸點 L 左踏板 R 右踏板 | |
 |  |

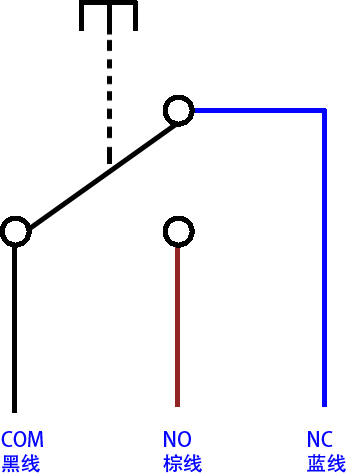

| 接線說明 |
棕線：------------- NO（常開） 線：------------- NC（常閉） 黑線：------------- COM（公共端） 黃綠雙色線：------------- PE（接地線 |  | 松開狀態：黑線（COM）與藍線（NC） 接通，黑色（COM）與棕線 （NO）斷開。 踩下狀態：黑線（COM）與藍線（NC） 斷開，黑色（COM）與棕 線（NC）接通。 |
